输油管线的历史资料缺失？
竣工图与实际管位位置不符？
无法确定管线的具体埋设位置?
不知道管道长时间在水底?
找不到水底输油管？
很难进行定期巡检工作?
易引发泄漏风险?
蹩着急， 看我一套惊艳组合拳 解决您的烦恼
合众思壮
管线探测雷达UR-200 &智能无人船UB115
成熟落地实例方案 带给您满满安全感！
根据用户提供的管线大致铺设方向，我们使用管线探测雷达UR-200对目标路段进行探测，查看是否存在暗管。同时，采用UB115智能无人船搭载侧扫声呐无人测量系统对目标河段进行扫测，排查输油输气管道是否于水中，并于当天进行数据分析，将所获取的影像及位置信息提供给用户。 智能化、无人化、网络化的作业，降低了人员误判，减少涉水风险，提高工作效率，节省人力成本，还大大提升了巡线精度。
走近输油管道巡检案例
坐稳了，精彩即将呈现~
与用户技术人员一同到达目标位置即开始进行探测工作，本次共完成了3条测线，并对相应的暗管进行了多次埋深和走向的探测。 通过管线探测雷达UR-200的探测，发现了一根埋深约为1.1m左右的金属管线，并记录了坐标，该管线的走向也在现场进行了油漆标识。另外，还探测到了一根埋深约为2.5m左右的金属管线，该管线的位置与客户所标记的输油管位置基本吻合。 稳、准、快是UR-200的代名词了，且单人可操作，简便易上手，轻便小巧、功耗低，妥妥的巡线小能手。
Results
探测点1
由管线探测雷达原理可知，地下管线的反射走时曲线在几何形态上呈双曲线，并曲线开口向下，故雷达图像左侧红框标注出的双曲线为所探测到的管线。 为判断其走向，平行于测线1向左延伸约5m左右对测线2进行探测，雷达图呈现出右侧红框标注出的双曲线，该双曲线波形、埋深、开口大小与左侧相似，故为同一管线，两点连线即为管线走向。
金属管介电常数大，电导率强，衰减,管顶反射出现反转，无管底的反射信息，与雷达图框选出的波形特征吻合，故该管线为金属管。
探测点2
雷达探测数据
同探测点1，两点连线即为管线走向，且判断该管线也为金属管，根据双曲线同相轴的小点，天线距和介质传播速度计算出管道的埋深约为2.5m。
跟随管线走向，我们达到目标水域，启用组合——合众思壮UB115智能无人船投入输油管巡检工作中。
图像解译： 非常清晰的看到上图中有一长条线形的目标物，同时紧跟目标物有明显的阴影区域，且该目标物位置与客户之前埋管时所在实地的标记位置基本吻合，从而我们可以判断出这是一条疑似水底管线。

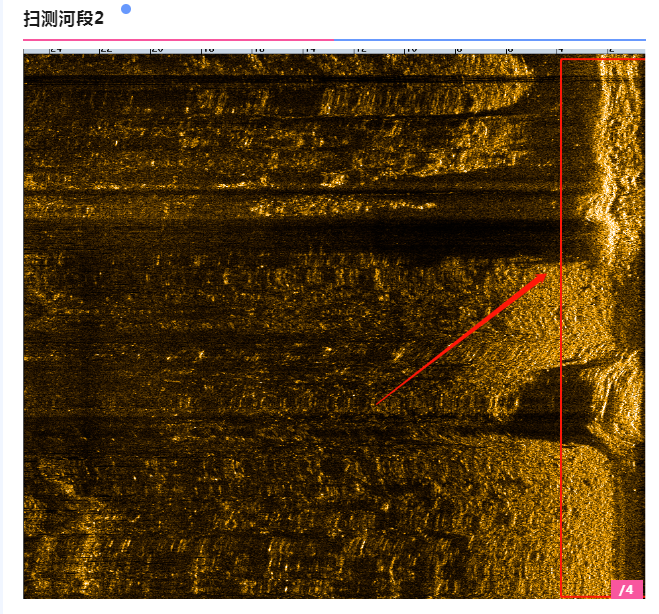

在上图中，侧扫声呐影像中的右侧整齐排列的为堆石区，堆石区再往左即为真实的水底地形呈像相对平缓，由此，可以清晰的分辨出堆石坡脚和水底的分界线。且该堆石区与客户所描述的输油管线基本吻合，由此可判断该条状凸起目标物为客户埋管上方的堆石区。 届时这对惊艳组合已完满完成用户委托的探测任务，轻轻松松拿捏！结果准确，人员安全，切实提高工作效率，为用户节省人力成本，实力杠杠看得见！
设 备 简 介
管线探测雷达 UR-200
产品特点：
● 操作简便，易上手
●设计，体积小、重量轻、功耗低
● 可在Windows等多平台运行
● 双频双天线设计，实现深浅同时探测
● 硬盘存取，容量大且易于保存
● 实时采集软件TRadarSoft和数据处理软件
智能无人船 UB115
● 抗风浪，适航强
● 防撞击，耐腐蚀
● 大容量，长续航
● 防缠绕，动力强
● 双通讯 ，更畅快
● 多机制，护周全
