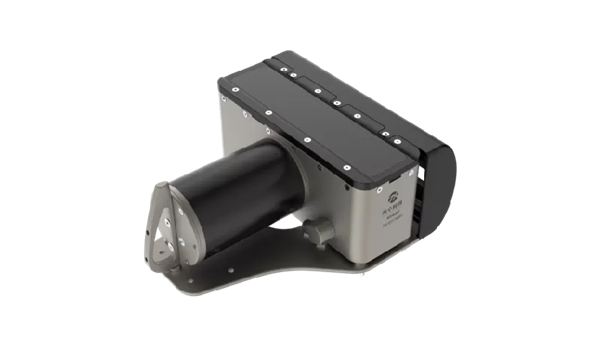

MS400P(小精灵)多波束测深仪-

产品型号:

MS400P是针对便携式、机动式水下测量应用专门研发的超小型、超低功耗一体化多波束测深系统。适用于各类橡皮艇、冲锋舟、渔船等载体简易安装使用,真正做到单人安装、随需随装、随装随测,像单波束一样简便。

立即咨询

产品说明

# 性能强:波束角1°*2° | 波束数512个 | 测深分辨率0.75cm | 测量结果满足IHO特级标准

# 低功耗:低功耗40W | 一块普通电动车锂电池就可以工作8小时

# 体积小:234mm*208mm*99mm(长×宽×高) | A4打印纸大小 | 可放入双肩包运输

# 重量轻:整机重量约8.25kg(换能器6.35kg/甲板单元约1.9kg) | 携带方便 | 适用多种小型无人平台

# 集成化:内置高精度姿态仪、GNSS板卡,不借助外界设备的情况下也可获得高精度测量成果

# 可应用于航道测量、水下地形测量、水陆三维一体化测量、桥墩冲刷检测等方向

我公司代理海卓同创水下多波束,测扫,姿态仪等声呐产品,合众思壮rtk.手持机六分科技全国cors账号联适导航农业产品,阿尔法测绘等我公司还自研北斗卫星定位产品和室内定位产品以及通讯天通产品。

我们坚持以质量为生命、严格管理、不断进取、始终为客户着想为我们发展的目标!我们始终认为只有用户的成功,才能保证我们的成功。我们热诚欢迎各方的朋友来电咨询:13301177253

技术指标

工作频率

400kHz

深度分辨率

0.75cm

波束数

512

测量模式

等角/等距

垂直接收航迹波束宽度

最大Ping率

60Hz

平行发射航迹波束宽度

信号形式

CW/Chirp

波束开角范围

143°

脉冲宽度

30微秒~8毫秒

测深范围

0.2~200m+*

耐压等级

50m

物理指标

探头尺寸

288mm*240mm*120mm

工作温度

-2°~40℃

探头重量

8.3kg

存储温度

-20℃~55℃

甲板单元尺寸

200mm*145mm*75.5mm

供电

DC10V-32V/AC110V-240V

甲板单元重量

2kg

功耗

60W-80W



电缆长度

标配8米(可定制)

特色功能

近场聚焦

支持

海底跟踪

支持

水体成像

支持

实时横摇稳定

支持

浑水测量

支持

软件配置

软件

海测通一体化测量软件

可选软件

Hypack, Qimera, EIVA和BeamworX后处理软件

进口软件兼容

兼容Hypack, Qinsy, EIVA和BeamworX等采集软件以及Caris等后处理软件

辅助测量设备

表面声速仪

导流罩内置SVS1500M

声速剖面仪

外置(SVP1500)选配

姿态仪

内置

选配定位、测姿设备

升沉精度

5cm或5%量程



航向精度(GNSS有效)

0.1°(2米基线)



姿态精度(GNSS有效)

0.1°



水平定位精度

2cm+2ppm(RTK)/1.5米(单点)



辅助定位数据

无缝兼容千寻、省级CORS
